條文說明

14??電????氣

14.1??一般規定

14.1.1??本條是查勘要求，修繕設計前需調查清楚建筑內外原有設備的相關情況，新增了弱電方面的內容。

14.1.2??本條是修繕設計圖紙內容的最基本要求，若修繕項目規模很大，應當按《建筑工程設計文件編制深度規定》執行。圖紙是指導修繕施工的，圖紙內容要滿足修繕各環節的需要。

14.2??材??料

14.2.1??進戶方式有架空引入和地下引入。進戶管與戶外雨水空氣土壤接觸緊密，易被敷設環境中介質腐蝕，所以本條對進戶管材料提出要求。

14.2.3??導線的耐壓和載流量是導線的重要特性指標。確保導線安全運行，才能保護生命財產的安全。

14.3??線路保護設施

14.3.1??原標準保留條文。開關使用壽命包括機械壽命和電氣壽命兩部分，機械壽命常以開關通斷動作次數來判定，電氣壽命常以開關觸頭在最大分斷電流下燒蝕程度和分斷時間來判定，在無專業儀器和專業設備的條件下是很難判定的。其次，各開關生產廠家對開關的理論壽命長短不一。根據對上海原9個區大修工程的調查，基本上在一個大修周期(10年左右)拆換一次開關，并收到良好的效果。

14.3.2??本條所指線路保護設施是指短路保護和接地故障保護。保護設施的形式與接地保護形式相符，目的是在發生接地故障時，保護設施能在規定時間內(固定設備和供電線路最大切斷故障時間為5s，移動式和手提設備及供電線路包括插座，最大切斷故障時間為0.4s，條件是系統對地電壓為220V)自動切斷電源。短路故障電流大于接地故障電流，能使保護裝置動作，而接地故障電流受制于接地形式、PE線的截面及接地電阻大小，故本條指出，在拆換、修繕保護設施時應重點考慮與接地故障保護系統的配合。保護設施整定值的選取應按現行國家標準《民用建筑電氣設計標準》GB?51348的有關規定計算。

14.3.3??剩余電流動作保護器在直接接觸防護措施失效時，作為附加防護，但不能單獨作為直接接觸防護措施。本條從人身財產安全考慮，因剩余電流動作保護器的整定值一般為毫安級，利用剩余電流就能使其動作、切斷電源。

14.3.4??在修繕工程中發現配電箱(板)、電表箱、信號輸送線路上的各種箱，安裝在不適宜部位的，應移裝到適宜的部位。

14.4??導線與槽管

14.4.1??原標準保留條文。本條第1款的導線不規范，是指修繕工作中常遇有些用戶使用漆包線、電話線，甚至用鐵絲代替絕緣導線等情況，影響導線耐壓等級或絕緣強度等，應予以拆換。本條第4款的導線敷設不規范，是指明敷導線高度過低又無機械保護，以及護套線直接埋設在粉刷層內的情況。

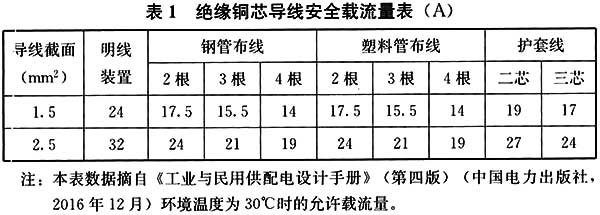

14.4.2??本條第2款的規定主要從實用性考慮：(1)導線常用截面使用量最大的是1.5mm2～2.5mm2，其安全載流量見表1;(2)與熔斷器熔體標稱值吻合。本條第3款規定主要考慮到插座回路的負荷隨機性較大，故障率高，分開設置后，當插座回路發生故障時，不會波及照明回路。

?

?

14.4.4??節點間的線路長度為開關至燈位或接線盒至接線盒的距離。

14.4.6??原標準保留條文。本條第2款規定的銹蝕長度是指累計長度。本條第4款所指不規范管材系本標準第14.2.2條規定之外的管材。

14.4.7??原標準保留條文。本條主要考慮兩個方面：一是經濟性，有些管材整體較好，但局部損壞，若全部拆換則過于浪費。二是可操作性，長度300mm以上對于鋼管鉸絲扣，或塑料電管套接，均能操作。

14.4.9??國內住宅類民用建筑建造年代跨度很大，早期的住宅，有的功能房間面積很小，衛生間只夠放一個馬桶，廚房間只夠放一個灶具和一個水斗，臥室只能放一張小床。新施行的舊房改造，由于受到各種條件的限制，功能房間的面積也無法能夠達到現有住宅設計標準的要求。如果插座數量按照現有的住宅設計標準來設置，顯然是不科學的，有時還會引起新的問題。

14.4.10??各類民用建筑，現在幾乎都配有弱電系統，所以增加此條文。

14.5??防雷與接地裝置

14.5.1??原標準保留條文。防雷設施的名稱與現行國家標準《建筑物防雷設計規范》GB?50057中保持一致。

14.5.2??原標準保留條文。本條規定按原樣修復是指不改動、不移位，如遇房屋加層或局部加層，需設置防雷設施的，可按新建設計處理。

14.6??接地故障保護

14.6.1??民用建筑接地系統形式有：TN系統、TT系統、IT系統。TN系統又分為TN-S、TN-C-S和TN-C三種系統。接地系統與線路故障保護的設置應是相配合的，目的是當發生接地故障時，線路保護設施能在規定時間內自動切斷故障回路電源，達到保護生命財產安全的目的。如隨意改變原接地系統形式，可能造成兩種后果：其一是一個配電系統中出現兩個接地系統，其二是接地系統與線路保護設施不配合，故障發生時保護設施不動作，故本條規定接地故障保護系統應修復，不應隨意改動。

14.6.2??接地保護線極其重要，用管材(水、電、煤)作PE線，很難保證良好的電氣連續性，所以需要用絕緣導線專門設置。
