8??木結構

8.1??一般規定

8.1.1??木結構查勘時，應查明下列情況：

????1??梁、擱柵、檁條等構件中部撓曲、開裂程度;

????2??構件節點(木榫)連接情況;

????3??構件進墻擱置部分的長度及端部腐朽程度;

????4??平頂下?lián)?、松動程?

????5??屋架垂直度、水平移位、撓曲、開裂和鐵件銹蝕程度，以及桿件、剪刀撐完整情況;

????6??木柱彎曲、開裂和柱身柱根腐朽程度;

????7??木構架房屋整體傾斜程度;

????8??木構件蟲蛀或在墻上搭接部分的槽朽情況;

????9??木節(松節、朽節、五花節、節群)、斜紋、扭紋、髓心在受彎木構件上的分布情況。

8.1.2??木結構房屋的修繕，應加強結構的連接與構造措施，并應符合下列規定：

????1??加強木構件間、木構件與圍護墻間的連接和支撐，提高結構的整體性;

????2??木結構的屋架、梁、柱、擱柵等出現局部的、個別部位的腐朽、蟲蛀、開裂時，應進行承載力驗算，并應及時采取補強措施。

8.1.3??木結構的結構體系、連接構造和設計方法，應符合下列規定：

????1??對外露的結構及構件的損壞，應采用同類材料，局部修接的方法進行補強，不擅自改變原有的設計樣式和改變相鄰構件的受力關系;

????2??對隱蔽的結構，可根據其損壞程度和使用安全要求進行設計，必要時可變更其結構形式，采用新材料進行修換;

????3??對不合理的結構應進行完善。

8.1.4??木結構的承載力驗算，應符合下列規定：

????1??應按現行國家標準《木結構設計標準》GB?50005的有關規定執行;

????2??因材質老化和損傷的影響，強度和彈性模量應按國家現行有關標準乘以不大于0.9的折減系數ψ;

????3??當采用新舊材料組合截面的補強設計時，應對后加材料的實際應力進行折減。

8.1.5??屋架、檁條、擱柵、梁、柱等承重構件損壞應采用木材修接補強。當以鋼筋混凝土或鋼構件代替時，其設計計算應符合國家現行有關標準的規定。

8.1.6??查勘時發現蟲害，應采取滅蟲措施后再進行修繕。

8.1.7??當利用舊木材修接時，應檢驗其材性、材質和木節等情況，并應按使用要求分別選擇使用。

8.1.8??當舊木構件的強度和穩定，經驗算不符合要求時，應換新或采取補強措施。

8.2??材????料

8.2.1??修換或修復承重構件的木材，應與原材料的材質相同或匹配，并應符合國家現行有關標準的要求，應控制含水率。

8.2.2??修復補強用的螺栓、鋼箍等金屬扣件、緊固件，宜設置于隱蔽處，或嵌入構件內，并應進行防銹和防護處理。

8.3??柱

8.3.1??當木柱有下列情況之一時，應進行承載力驗算：

????1??木柱腐朽變質，截面損壞深度大于1/5以上;

????2??斷面偏小，柱身彎曲超過1/150以上，或傾斜大于1/100以上;

????3??經檢驗蛀蝕深度大于方料厚度或圓木直徑的1/5以上。

8.3.2??木柱夾板連接應符合下列規定：

????1??平縫對頭夾板連接的夾板厚度不得小于木柱寬度的1/2，其長度不得小于原木柱寬度的5倍，接縫上下應各用直徑12mm～16mm螺栓緊固，每頭不應少于2個(圖8.3.2-1);

????2??搭接榫夾板連接和斜面搭接榫夾板連接的接縫中間應用直徑12mm～16mm螺栓緊固，數量不應少于2個(圖8.3.2-2、圖8.3.2-3);

?

?

????3??接柱頭的斷面不得小于原柱;螺栓間距S0、S′、S1，均不得少于7d;

????4??搭接榫夾板連接和斜面搭接榫夾板連接不宜用于偏心受壓柱;

????5??木柱夾板連接不得用鋼絲代替螺栓。

8.3.3??軸心受壓木柱根部腐朽高度小于800mm可改用磚柱或混凝土接柱，并應采用鋼夾板和螺栓緊固，固定宜采用直徑12mm～16mm的螺栓，數量不應少于4個。

8.4??梁、擱柵、檁條

8.4.1??當梁、擱柵、檁條等有下列情況之一時，應進行承載力驗算：

????1??中部有斜裂縫或水平裂縫;

????2??梁、擱柵撓度與跨度比值介于1/200～1/120，檁條撓度與跨度比值介于1/150～1/100;

????3??端部腐朽或蛀蝕超過高度的1/4以上，支承長度少于原長度1/2以上。

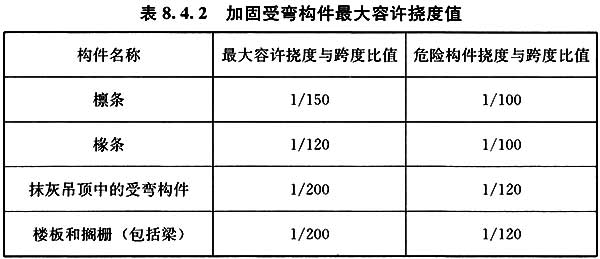

8.4.2??新?lián)Q受彎構件應符合現行國家標準《木結構設計標準》GB?50005的有關規定;補強受彎構件最大容許撓度值應符合表8.4.2的規定。

?

?

8.4.3??擱柵、檁條等構件腐朽、蛀蝕，可采用拆換或夾板連接補強。

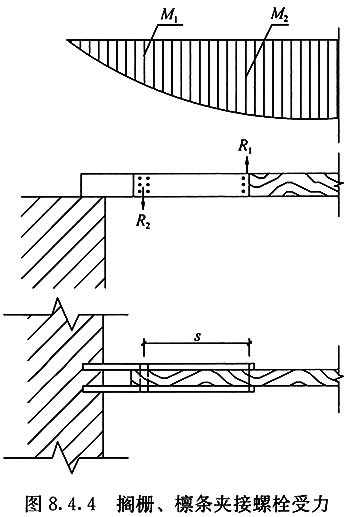

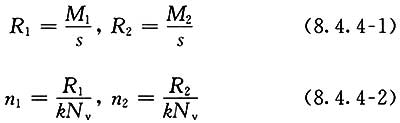

8.4.4??擱柵、檁條終端夾板進墻或綁接加固及其螺栓數量，應按下列公式進行驗算(圖8.4.4)：

?

?

????式中：R1、R2——擱柵、檁條在螺栓處的反力(N);

???????M1、M2——擱柵、檁條在R1和R2處的彎矩(N·mm);

???????s——螺栓間的距離;

???????n1、n2——在R1和R2處的螺栓數量;

???????Nv——每一剪面的設計承載力(N);

???????k——受剪面的面數，雙受剪面k=2，單受剪面k=1。

?

?

8.4.5??當扶梯平臺進墻擱柵腐朽時，應按本標準第8.4.3條的規定進行處理;扶梯木梁的下端部腐朽，可將腐朽部分及相應的木踏步改為磚砌踏步或素混凝土踏步。

8.5??屋????架

8.5.1??當屋架有下列情況之一時，應進行承載力驗算：

????1??支撐系統松動失穩、變形，導致屋架傾斜，其傾斜量超過屋架高度的40‰;

????2??上下弦桿斷裂或產生斜裂縫，或產生彎曲變形;

????3??上下弦桿因腐朽變質，有效截面減少達1/5及以上;

????4??屋架端節點腐朽，有效截面減少達1/5及以上;

????5??主要節點或上下弦桿連接松動失效;

????6??鋼拉桿松脫或嚴重銹蝕，截面減少達1/5及以上。

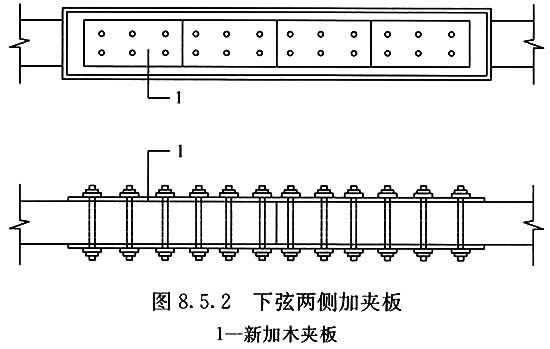

8.5.2??當屋架下弦受拉木夾板斷裂，或螺栓間剪面開裂時，可重?fù)Q木夾板，其截面和所用螺栓數量均應與更換前相符(圖8.5.2)。

?

?

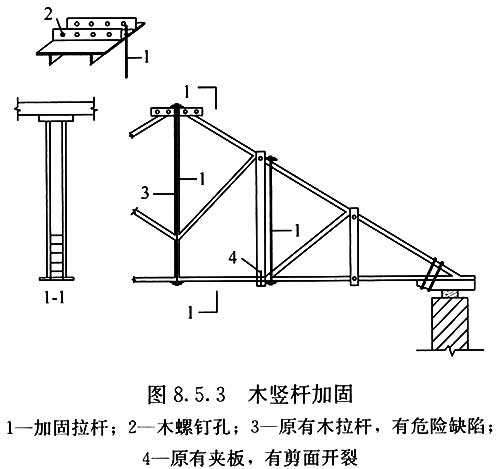

8.5.3??當屋架受拉木豎桿開裂或螺孔拉裂，采用圓鋼拉桿補強時(圖8.5.3)，應按本標準第7章的有關規定計算。

?

?

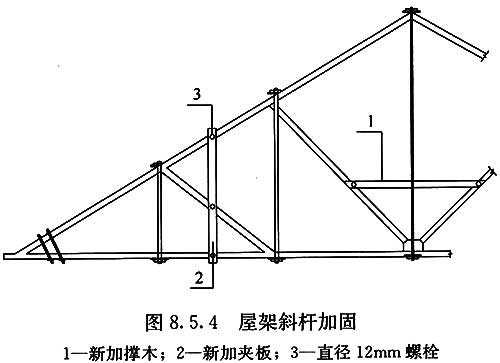

8.5.4??屋架斜桿中部彎曲變形，應加夾板或撐木減少斜桿的自由長度，增加其穩定性(圖8.5.4)。

?

?

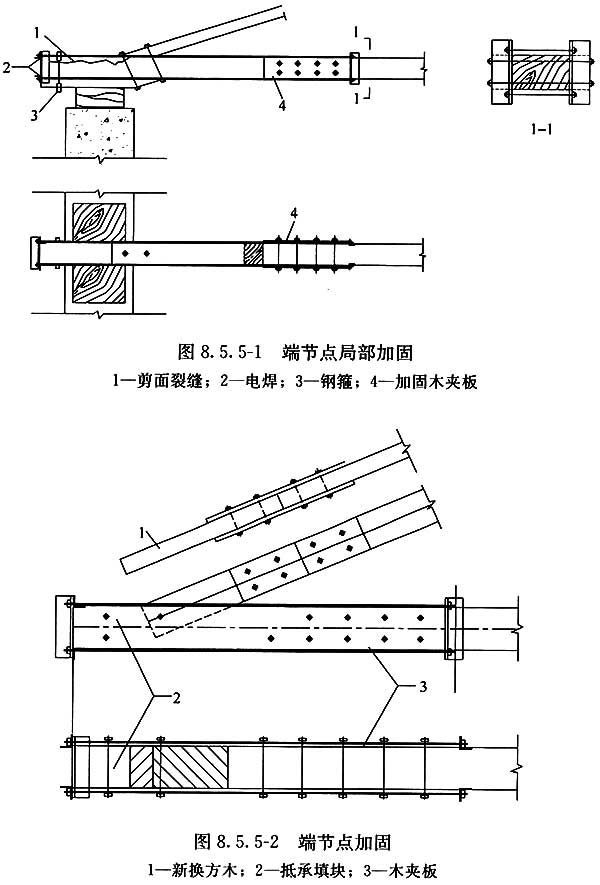

8.5.5??當屋架端部節點裂縫進行局部補強時，應在附近完好部位增設木夾板，再用鋼拉桿與端部抵承角鋼連接，必要時可采用鋼箍箍緊受剪面(圖8.5.5-1、圖8.5.5-2)。

?

?

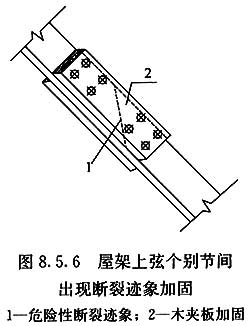

8.5.6??當屋架上弦個別節間出現危險性斷裂跡象時，可采用木夾板和螺栓連接補強(圖8.5.6)。

?

?

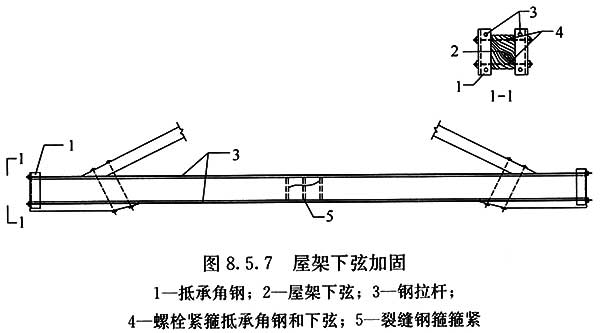

8.5.7??當屋架下弦用料過小而下垂開裂時，可采用鋼拉桿補強(圖8.5.7)。鋼拉桿的斷面應按計算確定，并應對下弦桿的端部型鋼支承處進行局部承壓驗算。

?

?

8.5.8??當屋架端部齒連接部分腐朽蛀蝕時，應截去腐朽部分，并應按原規格換新，采用木夾板連接。

8.6??屋架糾偏

8.6.1??屋架糾偏應符合下列規定：

????1??應拆除兩面出屋頂山墻，放松檁條;

????2??應拆除屋面上的天窗、氣樓和卸除瓦片等附屬物;

????3??應檢查屋架結構構件和檁條等，當發現腐朽時，應先進行補強;

????4??作為受拉連接用的檁條端部，應采用螞蟥搭，連接應牢固;

????5??應對屋架間影響糾偏的障礙構件臨時拆除，糾偏后應進行修復。

8.6.2??查勘設計時應對每榀屋架的桿件、節點進行檢查，對腐朽、松動等部位應采取補強措施，糾偏施工時著力點應牢固可靠。

8.6.3??新增垂直支撐和水平支撐，或補強原支撐，應符合現行國家標準《木結構設計標準》GB?50005的相關規定。

8.7??木構架牮正

8.7.1??木構架房屋整幢或整排傾斜，可采用整體牮正修復。

8.7.2??查勘設計時應檢查下列各點，并應對損壞部位采取相應補強措施：

????1??圍護和分隔結構與承重結構的關系;

????2??屋蓋、樓蓋、地基基礎的變形情況;

????3??單向、雙向或交叉傾斜的程度;

????4??構件、桿件等節點的變形及損壞情況;

????5??相鄰房屋情況。

8.7.3??對拉力相反的支撐構件，阻礙木構架移動的構件，以及屋面上的附屬物、臨時裝置等應暫時拆除，待牮正后應進行修復。

8.7.4??在牮正時，應對木構架屋架的脊柱、步柱、廊柱與廊川的受力點可能發生的損壞采取相應安全措施(圖8.7.4)。

?

?

8.7.5??木構架整體牮正，應同時進行構件的修復，并應符合下列規定：

????1??應對原有山墻、前后墻、分隔墻和墻洞修復補強;

????2??兩頭木構架應改為承重磚墻，并應與前后墻連接成整體，必要時，可在中間加縱向墻;

????3??擱柵、檁條、穿柱擱柵進榫等部位可采用鐵曲尺或扁鐵螺栓補強;

????4??木柱根與地面接觸部分可改為混凝土，并應采用鋼夾板螺栓與木柱連接補強;

????5??前后墻弓突傾斜可拆除重砌;

????6??木樓板下沉可牮平，并應在木擱柵間加剪刀撐。

8.8??構造要求

8.8.1??屋蓋修繕時宜采用外排水;當需采用內排水時，不宜采用木制斜天溝。原系木制斜天溝排水，在修繕時應改為木制斜天溝基層，外包白鐵皮斜天溝。

8.8.2??房屋通風和防潮不良，修繕時應采取防腐、防蟲蛀等措施。

8.8.3??在風災地區，房屋進行修繕設計時，應加強建筑物的抗風能力，天窗和老虎窗的高度和跨度應減小，兩端和中間應改為磚墻;檁條與桁架、檁條與墻體、門窗與墻體等節點處應錨固。

8.8.4??梁、擱柵、檁條的擱置長度不應小于磚墻厚度的1/2，且不應小于70mm。

8.8.5??結構中的鋼材部分，在修繕時應除銹，涂刷防銹漆和油漆保養。

8.8.6??結構中承重構件的修接、夾接所用的螺栓數量、規格應根據計算確定。

8.8.7??房屋修繕時，木結構直接與墻體接觸及容易受潮部位，應按本標準第8.10節的規定進行處理。

8.8.8??當采用鋼夾板夾接時，其厚度不應小于6mm，各種鐵件均應涂刷防銹漆。

8.9??防????火

8.9.1??當木結構房屋修繕時，所采取的防火措施應符合現行國家標準《木結構設計標準》GB?50005的有關規定。

8.9.2??成排相連的木結構房屋，在條件許可時應結合修繕改為每三間設一道防火墻。

8.9.3??與火源相鄰的木構件，在修繕時，應增設防火隔墻。

8.9.4??對經常受強烈輻射熱的煙囪、壁爐、爐灶等木構件，應采用耐火遮熱板防護，木構件的溫度不應大于50℃。

8.9.5??有防火要求的木構件均應涂刷防火涂料。

8.10??防腐和防蟲

8.10.1??查勘時，應檢查和向住用戶調查了解有關蟲蛀情況，發現蟲害應聯系有關單位先施藥滅蟲。

8.10.2??設計時，應對構件的自然通風條件進行改善，屋蓋、頂棚和架空地板等宜增設通風口。

8.10.3??木材防腐防蟲的處理方法應按現行國家標準《木結構設計標準》GB?50005的有關規定執行。

8.10.4??對埋入磚墻中的檁條、擱柵等構件端部與磚墻接觸緊靠的木柱、門窗樘等構件和接觸地坪的柱根等，應進行防腐處理。

8.10.5??外露木材均應涂刷油漆或進行防腐處理。
