條文說明

5 砌體結構

5.1 一般規定

5.1.1 本條對砌體工程修繕所用的材料進行了規定，由于規定了修繕所使用的塊材不應低于原結構的塊材，因此提出對利用舊磚要進行送檢，強度等級要達到查勘設計的要求。為提高修繕部分砌體和原砌體的整體性，規定了砂漿強度要比原砌體設計強度高一級，且強度等級不得低于M5。

5.1.2、5.1.3 對砌體工程修繕前核查、各工序之間的銜接及施工過程檢查提出了要求。

5.1.4 本條規定對保證被剔砌、掏砌的房屋整體結構質量是很重要的。填塞和密實是指：用6mm～8mm厚、50mm寬鋼板制成的專用工具錘擊，把灰縫、砂漿打實，見圖1。

?

?

圖1 最后一皮磚上縫處理

1-鋼板;2-原砌體;3-新剔砌體;4-最后一皮磚上縫;5-新掏換砌體

5.1.5～5.1.7 對拆砌墻體留置的腳手眼和清水墻、毛石墻勾縫前提出要求。

5.1.8 由于冬期施工難以保證工程質量，本條對冬期施工提出要求。

5.2 磚石墻拆砌

5.2.1 本條對所需拆砌墻體的拆除要求進行了規定，嚴禁整面墻體推、拉拆除。除了安全的考慮，也是為了墻體留槎。

5.2.2 本條對局部和整面墻拆砌新舊墻體位置、接槎的形式作出了規定。其中接槎形式分：直槎、中直槎、大直槎，見圖2。

?

?

圖2 磚墻接槎類型

1-新拆砌磚墻;2-5皮～6皮磚;3-舊墻;4-接槎;5-拆砌一面拐角與舊墻接槎;6-4皮～5皮磚;7-舊磚;8-立磚

設立磚大直槎，主要目的是為了解決磚的厚度不同時，通過設立磚加以調節修飾達到美觀。

5.2.3 本條文對毛石墻拆砌作出了規定。

5.3 磚墻剔砌

5.3.1 磚墻因堿蝕、風化、凍融等原因，使外墻表磚損壞時，可采用剔換表磚的方法修繕。該方法在北方地區得到廣泛的應用，已有成熟的經驗，其做法見圖3。

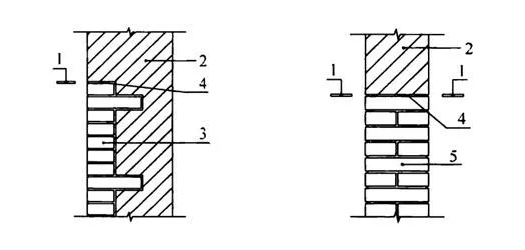

圖3 剔砌做法剖面

1-新剔表層磚;2-原砌體;3-剔換磚厚度為半磚;4-被剔墻厚度不小于一磚半

5.3.2 為了使修復后的清水墻修飾達到美觀，本條規定了剔砌用磚的尺寸和色澤與原墻磚基本一致，采用的砂漿應符合本標準第5.1.1條的規定。

5.3.3 本條對剔砌前和施工中提出要求。

5.3.4 為了保證所剔面層與原磚砌體牢固結合為整體，本條對新剔墻體結合的質量提出了四點要求：新剔的槎子面處理、新舊砌體的拉結、新舊砌磚的結合縫(豎縫)需砂漿飽滿、新舊磚墻層數一致。在施工中需嚴格執行，其做法見圖4。

圖4 剔砌后新舊磚墻結合

1-豎縫;2-拉結磚;3-4皮～5皮磚;4-舊墻;5-新剔半磚原磚墻

5.3.5、5.3.6 對新剔表層磚墻與被剔磚墻邊緣連接部位、舊磚的接槎、最上一皮磚、最上一皮灰縫提出了具體要求，見圖5。

?

?

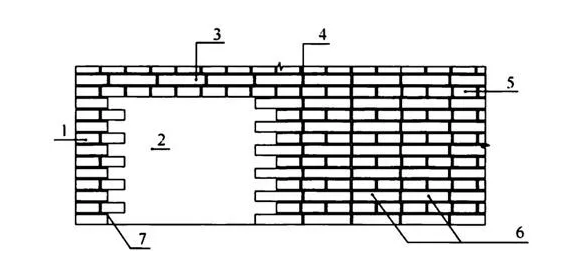

圖5 剔砌磚墻立面

1-原墻面;2-新剔面層磚的槎子面;3-原墻面;4-最上一皮磚上縫;5-最上一皮磚;6-分拆剔砌;7-預留直槎

有的提法屬操作工藝，但考慮到對剔砌質量至關重要，所以在這里重復提出以保證剔砌段與新舊墻連接質量。

.4 磚墻掏砌

5.4.1 掏砌一般在房屋下部墻體進行。施工質量直接影響到房屋結構的安全，所以要求施工前應編制施工方案。

施工中是否采用支撐，應與查勘設計人員密切配合。結合房屋墻體損壞狀況，結構布置、門窗洞口的大小，砌體砂漿強度等級等具體條件確定。必要時應經查勘設計人員復核計算確定。

5.4.2 采用分段、間隔、間歇作業法進行掏砌。這是結合磚塊砌體的特點和多年實踐的總結。分段是指在編制施工方案時把被掏墻沿水平方向分成段，一般寬度在1200mm以內，并編好掏砌的順序號。間隔是指每個施工段不能與相鄰施工段連續掏砌，應間隔一定的距離，在適當?shù)奈恢眠M行。間歇是指所掏砌的砌體養護一定的時間，砂漿達到一定的強度等級時(一般可間隔2d)才可掏砌相鄰段砌體。

5.4.3～5.4.7 對掏砌施工過程提出技術要求。

5.5 磚墻掏拆洞口

5.5.1 雙過梁法掏拆門窗洞口是由查勘設計確定的，見圖6，該方法是把1個過梁分成2個，施工時，先由一側把過梁加上，在另一側把過梁加上后，再掏拆下部的洞口砌體。

圖6 用雙過梁掏拆洞口

1-新加過梁;2-設計掏拆砌體洞口

5.5.2 掏拆大洞口或整面墻方法較多。經比較，短柱法和托梁法比較合理，能較好地保證整體結構質量。

短柱法、托梁法是由查勘設計制定的，此項技術比較復雜，涉及結構安全，要求嚴格。

5.5.3 短柱法：利用預先加工好的金屬短柱代替臨時撐柱，見圖7。短柱的布置，當樓頂板為預制板時，每塊板一端不得少于—個短柱。

?

?

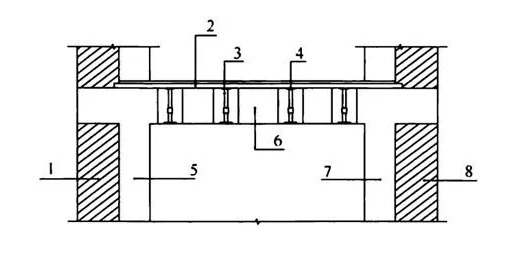

圖7 短柱法掏拆大洞口示意

1-外墻;2-原房屋樓頂板;3-短柱洞口;4-新加短柱;5-新加壁柱;6-短柱洞口間砌體;7-新加壁柱;8-內墻

5.5.4 托梁法：新加結構和施工示意，見圖8。

?

?

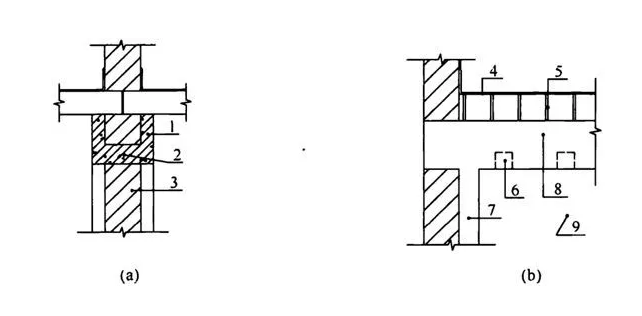

圖8 托梁法新加結構示意

1-新加承重梁;2-新加托梁;3-被掏拆砌體;4-原木樓板;5-木擱棚(龍骨);6-托梁;7-壁柱;8-承重梁;9-被掏拆砌體

5.5.5 從結構安全方面考慮，只有新加結構的混凝土強度達到設計強度等級時，構件的承載力才能滿足設計要求。

5.6 磚墻防潮層(帶)修繕

5.6.1 掏換防潮層(帶)，一般情況下和剔砌、掏砌墻體同時進行，在編制施工方案時是否采用有支撐或無支撐掏換，應與查勘設計人員密切配合，結合房屋損壞情況，洞口大小、砂漿強度等級等具體條件確定。在確定掏換的作業寬度時，設計與施工應密切配合，應按不同墻體結構部位和砌體砂漿等級確定，一般施工段作業寬度不超過1200mm。采用預制混凝土條板掏換防潮層做法，見圖9，也可采用鋪設防水卷材、分段澆筑混凝土的方法進行，施工方法基本相同。

圖9 用預制混凝土板掏換防潮層(帶)

1-原有墻體;2-預制混凝土板;3-新掏換墻;4-素水泥灰縫;5-防水卷材

5.6.2 化學注射法是近年來采用的新材料、新工藝，通過向墻體內適當部位注射防水劑，以形成連續的防水帶，作為新的防潮層(帶)?；瘜W注射法是將墻體打孔，注射防水劑，達到防止墻體上升水的效果。經過多種注射防水材料的比較和試驗，特種有機硅復合材料具有較佳的防水效果。適合注射修復防潮層的硅烷及硅氧烷，需具備如下特點：水性硅烷的濃縮液(打斜孔施工)或膏體(打水平孔施工)有良好的滲透性，滲透深度大于50mm，以保證形成連續的防水層，施工方便，可采用無壓力施工。對于普通的有機硅樹脂乳液，由于滲透性差(一般滲透深度小于20mm)，不適合作為注射用。

5.7 砌體裂縫修繕

5.7.1 磚砌體裂縫修補一般有填縫法、壓漿法、外加網片法和置換法，后兩種方法按本標準第5.2節和第5.8節執行。填補裂縫材料選用應滿足相應標準的規定，槽內涂刷樹脂基液是為了進一步提高填充材料和墻體材料間的粘結強度，增強其整體工作性能。

5.7.2 對于多條裂縫或重要的墻體修繕施工前，應編制施工方案，內容應包括：灌漿設備的選擇、漿液材料及配合比的確定、灌漿嘴的布置和相關的技術措施。因墻體內除裂縫外，尚有較多空隙，灌漿量大，從經濟和工藝方面考慮選用水泥基灌漿料作為主要膠結材料更為合理。對于低強度等級砂漿砌體，在向裂縫注入壓力水時，應適當降低水的壓力。

5.8 磚砌體修繕補強

5.8.1、5.8.2 磚柱(墻)修繕補強選用2種常用的外包混凝土和抹水泥砂漿加筋補強做法，提出了相應的施工技術要求。磚柱(墻)與樓板接縫，應用干硬性混凝土填塞嚴實，系指新加外包混凝土柱(墻)上端與梁板相接處的混凝土，不能一次澆筑到頂，當二次填塞時對混凝土澆筑的技術要求。對于磚柱(墻)的相鄰層之間補強，鋼筋通過預制板或現澆板時，不能鑿斷鋼筋。

5.8.3 外包型鋼補強磚柱，見圖10，組成鋼構架的角鋼通長連續，中間不得斷開，若長度受限，應采用焊接。為消除鋼構件和磚柱之間過大的間隙而引起的補強柱變形，以利于鋼構架和原柱的共同作用，一定要保證水泥砂漿填實或灌漿料壓注飽滿。

圖10 外包型鋼加固

1-原磚柱;2-角鋼;3-綴板;4-綴板與角鋼焊接;5-注膠

5.8.4 磚柱外加預應力撐桿補強，見圖11，采用該方法能較大地提高柱的承載力，但施工時，應由設計單位對原結構局壓區進行計算，防止局壓破壞，并不適用于長期處于高溫環境中。

?

?

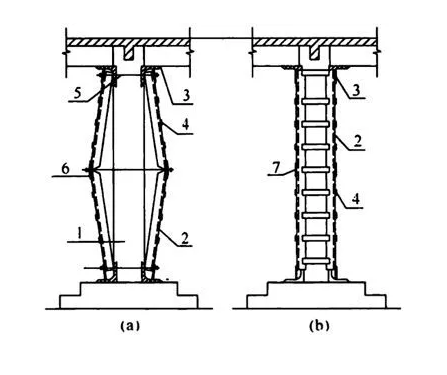

圖11 預應力撐桿補強

1-原磚柱;2-角鋼支撐;3-傳力頂板;4-綴板;5-安裝螺栓;6-工具式拉緊螺桿;7-加寬綴板

5.8.5 當采用該方法時，原墻體磚的強度等級不得低于MU7.5，砂漿強度等級不得低于M1.0，并且墻體不得有裂縫、腐蝕、風化。

5.9 增設圈梁、構造柱、扶壁柱

5.9.1 在標定連接件位置時，應注意根據建筑物開間尺寸，以不大于設計要求的間距均勻排列，使每個開間的連接件數量、位置達到基本相同。

圈梁澆筑需留有施工縫時，在第二次澆筑混凝土前，應處理好施工縫接槎，常見做法：二次澆筑混凝土前，接槎處用水濕潤，涂澆一層水泥砂漿，再澆筑混凝土。加設圈梁施工中，銷鍵等的有效連接，是保證圈梁與墻體連接的關鍵，故連接處澆筑與振搗應密實。

5.9.3 橫墻承重房屋的內墻，可用2根鋼拉桿代替圈梁;縱墻承重和縱橫墻承重的房屋，鋼拉桿宜在橫墻兩側各設1根。每道內縱墻均應用單根拉桿與外山墻拉結。

鋼拉桿接頭數量與鋼拉桿長度的關系，是考慮到保證施工能順利進行，同時又盡可能減少接頭數量而確定。鋼拉桿的直徑應根據鋼拉桿長度和設計要求等條件確定。

5.9.4 鋼筋網水泥砂漿砌體組合圈梁、構造柱見圖12、圖13，當采用雙面組合圈梁、構造柱時，穿墻拉結鋼筋宜呈梅花狀布置。根據相關研究資料，組合構造柱剛度較一般混凝土構造柱剛度有較大幅度的提高，施工簡單，造價低。采用組合構造柱與樓板可靠連接時，鑿孔穿通樓板不得傷及板內鋼筋，采用砂漿填實。

?

?

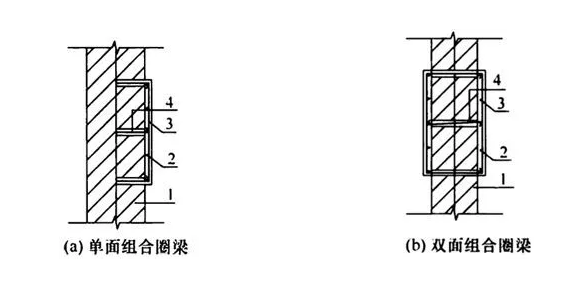

圖12 鋼筋網水泥復合砂漿砌體組合圈梁

1-原有磚墻;2-縱向鋼筋;3-箍筋;4-拉結鋼筋(呈梅花狀設置)

圖13 鋼筋網水泥復合砂漿砌體組合構造柱

1-原墻體;2-縱向鋼筋;3-箍筋

5.9.6、5.9.7 當增設扶壁柱以提高受壓墻體承載力時，應沿墻體內外兩側增設扶壁柱。采用的塊材強度等級應比原結構的塊材強度等級提高一級，不得低于MU15。扶壁柱設置的基礎埋深應與原基礎相同，以避免對原墻基礎的不利影響。
